3/11-12　第二回３D鉄道模型祭りに合わせて、【鉄道模型制御基板シリーズ】２－６灯信号機制御キットをリニューアルしました。

内容は中継信号に連動！合わせて3Dプリントした中継信号の信号機本体もリリースします。





GEN2は配線材、圧着済みコンタクト付きケーブル、XHコネクタ仕様。更に、配線済みのLEDまでもセットしました。

LEDは色味にこだわり最近の信号色（青緑色）をチョイスしています。

秋月の配線済みなんですが、こんなものが配線済みで手に入るなんて素晴らしい時代に生きているかと実感します。

中継信号単品でも動かせるようにもしていますが、その際にはLED,抵抗は別途買ってください。









信号キットの概要です。





２－６灯信号機制御キットGEN2　中継信号連動版　概要

Ozmo Factoryの３D信号機を実際に動かしましょう。
動作については下記が必要です。

・2－６灯信号機制御キット（当キット）
・Ozmo Factory３D信号機シリーズ
・USB５V電源、USB Type-Cケーブル

注意：一方通行専用。進行方向逆向きでも動作します。



　　　

特徴
プログラム変更によって中継信号連動に対応
要望の多かった配線済LEDを同梱
LEDを選定したことにより明るさの統一のための抵抗値の適正化
XHコネクタ、圧着済コンタクトも同梱により配線の簡略化（収縮チューブ付き）
信号用センサー（フォトリフレクタ）付き
USB Type-C使用によりモバイルバッテリーでも駆動可能
レールのメンテに頼らない光スイッチ※¹利用によるセンサーの小型化
レールに加工が不要のため、ジオラマへの後付けが容易

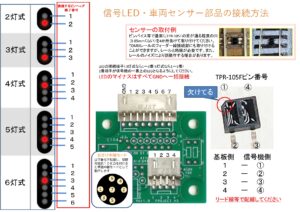

２－６灯信号をLED※²結線時にマイコン※³が判断。同一キットで対応
抑速信号(フリッカー信号）対応
先頭車両通過により緑→赤へ、その後各灯数に合わせ緑へ復帰
最後尾が通過してから基板上のスイッチ切り替えにより３,６,９,１２秒に変更可能
センサーの感度は電源投入時に自動調整※⁴
ダミー信号向けにLED電源１か所出力
室内専用

※1
フォトリフレクタ、発光素子と受光素子を同一面に配置、検出物体の反射光によって
物体の存在（有無）・位置を検知します。
※2
静電気によって、マイコンが破壊する場合があります。静電気除去を行ってから取り扱いしてください。
※3
電源投入時に現時点の赤外線量をマイコンが判断します。急な光量の変化には対応が追い付かない場合があります。
（例：夜景にしたくて照明を落とした）その際は電源を再投入してください。
電源投入時に現時点の赤外線量をマイコンが判断します。急な光量の変化には対応が追い付かない場合があります。
（例：夜景にしたくて照明を落とした）その際は電源を再投入してください。

仕様
電源電圧　５V

キット内容

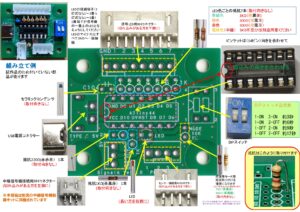

1 専用プリント基板
2 プログラム済み2-6灯信号機制御IC
3 ICソケット
4 ＤＩＰスイッチ
5 ＵＳＢ　Ｔｙｐｅ－Ｃコネクタ
6 フォトリフレクタ
7 ３ｍｍ赤色ＬＥＤ
8 カーボン抵抗（炭素皮膜抵抗）220Ω
9 カーボン抵抗（炭素皮膜抵抗）1KΩ
10 カーボン抵抗（炭素皮膜抵抗）10KΩ
11 赤、橙用カーボン抵抗（炭素皮膜抵抗）　300Ω
12 青緑用　カーボン抵抗（炭素皮膜抵抗）　3KΩ
13 積層セラミックコンデンサー
14 ＸＨコネクタ　ベース付ポスト８Ｐ
15 ＸＨコネクタ　ハウジング　８Ｐ
16 ＸＨコネクタ　ベース付ポスト4Ｐ
17 ＸＨコネクタ　ハウジング　4Ｐ
18 赤色ＬＥＤ（リード付）
19 オレンジ色ＬＥＤ（リード付）
20 青緑色ＬＥＤ（リード付）
21 熱収縮チューブ
22 アッセンブリワイヤー灰
23 アッセンブリワイヤー赤
24 アッセンブリワイヤー黄
25 アッセンブリワイヤー黄
26 アッセンブリワイヤー緑
27 アッセンブリワイヤー緑
28 アッセンブリワイヤー紫
29 アッセンブリワイヤー白
30 アッセンブリワイヤー青
31 アッセンブリワイヤー茶
32 アッセンブリワイヤー黒
