【鉄道模型制御基板シリーズ】Nゲージ用中継信号機制御キット 3/11-12の3D鉄道模型まつりにて発売

市販のNゲージ用信号機では物足りない人必見!

鉄道模型で中継信号をリアルに再現するための、Nゲージ用信号機制御キットを販売しています。本物さながらにリアルに切り替わる中継信号を楽しんでください!



製品概要

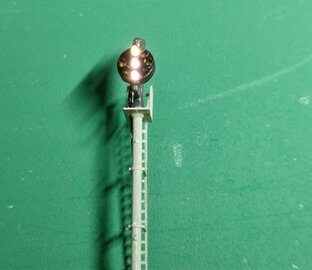

3Dプリント製のNゲージ用中継信号機(品番:N200T)及びセンサーとマイコンにて中継信号機の点灯を切り替える中継信号機制御キット(品番:F290B)を発売します。

3Dプリントした中継信号の信号機本体はLEDを簡単にはめ込めるポケットがついております!





構成図

【中継信号機単体のパターン】

中継信号機単体でジオラマに設置することが可能です。

構成図は以下の通りでNゲージ用中継信号機(品番:N200T)2-6灯式信号機制御キット(品番:F290A)をご用意いただく必要があります。



※電源は5Vのものを別途ご用意ください。(USB Type-Cのモバイルバッテリーを推奨)



【信号機連携パターン】

中継信号機を2-6灯式信号機と連携させることが可能です。

構成図は以下の通りで2-6灯式信号機(品番:N200A~N200N)2-6灯式信号機制御キット(品番:F290A)Nゲージ用中継信号機(品番:N200T)中継信号機制御キット(品番:F290B)をご用意いただく必要があります。

中継信号機と2-6灯式信号機の基板を接続することで2-6灯式信号機の通過に合わせて中継信号機を切り替えることが可能です。

電源も2-6灯式信号機基板から接続することが可能なので集約することが可能です。





※電源は5Vのものを別途ご用意ください。(USB Type-Cのモバイルバッテリーを推奨)



仕様について

圧着済みコンタクト付きケーブル、XHコネクタではんだ付けの工程を極力減らしています。更に、配線済みのLEDもセットしました。

【F290A】2-6灯信号機制御キットGEN2との組み合わせが必須ですが、キットとして製作できるものとしては今までなかったんじゃないでしょうか?

赤=横 緑=縦 黄色=斜めでそれぞれ切り替わります。

2-6灯で灯数が変わっても黄色に該当する信号を判断して切り替えしています。従来はレーザーカッターで抜いたもので作っていたのですが、誰でも製作できるキットに仕上げています。



電源は2-6灯信号機制御キットGEN2のキットと連携することが可能です。実際の中継信号よりLED仕込みのために若干リアルスケールより大きめ。でも6ミリ!BB弾と同じ大きさ。実際は700ミリなんで900ミリ換算。スッキリはまります。



パッケージはこんな感じで…



制御キットの組立完成例はこちら!



【中継信号機制御キット詳細説明】

Ozmo Factoryの3D信号機を実際に動かしましょう。動作については下記が必要です。

・中継信号機制御キット(当キット)

・Ozmo Factory3D信号機シリーズ

・2-6灯信号機制御キットGEN2

注意:一方通行専用。進行方向逆向きでも動作します。



3D信号機シリーズはこちら



【特徴】

・日本初の中継信号組立キット※当社調べ

・2-6灯信号機制御キットGEN2との組み合わせで中継信号を駆動

・ウォームホワイト配線済LEDを同梱

・LEDを選定したことにより明るさの統一のための抵抗値の適正化

・XHコネクタ、圧着済コンタクトも同梱により配線の簡略化(収縮チューブ付き)

・電顕は2-6灯信号機制御キットGEN2より供給
・センサーは2-6灯信号機制御キットGEN2を利用



【仕様について】

電源電圧 5V ※2-6灯信号機制御キットGEN2より供給

<キット内容>
1 専用プリント基板
2 プログラム済み中継信号制御IC
3 ICソケット
4 3mm赤色LED
5 カーボン抵抗(炭素皮膜抵抗)3K×7 信号LED用
6 カーボン抵抗(炭素皮膜抵抗)1K×1 チェックLED用
7 XHコネクタ ベース付ポスト8P
8 XHコネクタ ハウジング 8P
9 XHコネクタ ベース付ポスト3P×2
10 XHコネクタ ハウジング 3P×2
11 ウオームホワイトLED(リード付)×7
12 熱収縮チューブ
13 アッセンブリワイヤー灰×1
14 アッセンブリワイヤー紫×1
15 アッセンブリワイヤー赤×1(30CMをカット)
16 アッセンブリワイヤー黄×1(30CMをカット)
17 アッセンブリワイヤー緑×1(30CMをカット)
18 アッセンブリワイヤー白×1
19 アッセンブリワイヤー青×1
20 アッセンブリワイヤー橙×1

【F290A】2-6灯式信号機制御キット

通常価格

3,960

(税込)
購入はこちら

※商品価格以外に別途送料がかかります。

商品紹介

【説明書】 2-6信号説明書20230617    3D信号機シリーズ用の「信号機制御キット」です。 ・プログラム済みのマイコン,基板、電子部品、配線材、コネクタ、配線済みLEDのセットです。 ・配線済みLED赤×1、橙×3、青緑×3が付属します。 ・信号機本体は別売です。Nゲージ用3D信号機シリーズと組み合わせて使用します。 ・信号…

【N200T】新3D中継信号機A【Nゲージ】

通常価格

770

(税込)
購入はこちら

※商品価格以外に別途送料がかかります。

商品紹介

高繊細の3Dプリンターで作成したNゲージ用の信号機のストラクチャーです。信号機4個、支柱4本が付属しています。 「【N201A】信号機支柱」または「【N201B】信号機支柱架空タイプ」と組み合わせて使用します。 別売りのチップLED(1608推奨)を組み込み点灯させることができます。
