３D信号機シリーズ用の「信号機制御キット」です。
・プログラム済みのマイコン,基板、電子部品、配線材、コネクタ、配線済みLEDのセットです。
・配線済みLED赤×1、橙×3、青緑×3が付属します。

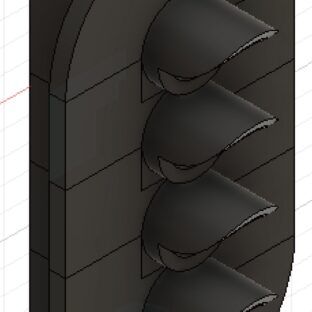

・信号機本体は別売です。Nゲージ用３D信号機シリーズと組み合わせて使用します。
・信号機1個につき、本キット一つが必要です。
・電源として別売の５VのUSB電源（TypeC）またはモバイルバッテリー（USB-TypeC）が必要です。
・別売の電源と接続するUSB-TypeCのケーブルが必要です。
・中継信号として使用の際は別途ウォームホワイトLED×7、抵抗3KΩを別途ご購入ください。

【仕様】

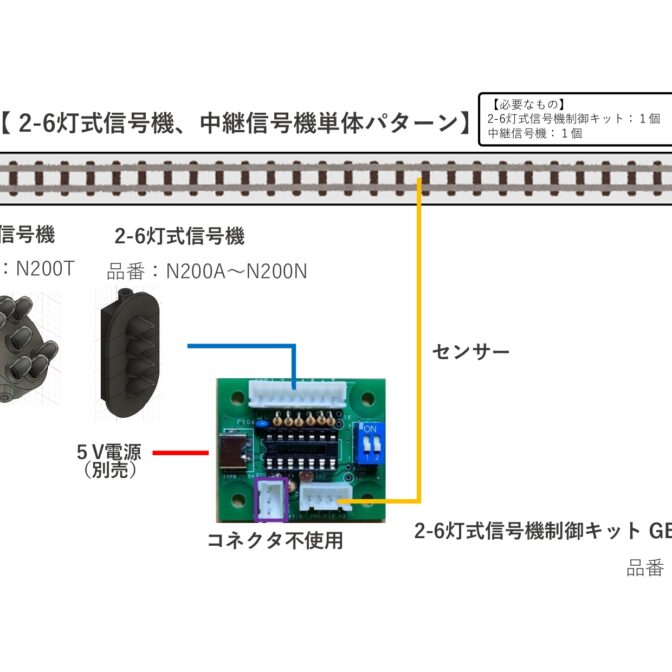

・レイアウトの線路上にセンサーを設置し、車両後部がセンサー通過後一定秒数経過すると切り替わります。
・経過秒数は基板上のスイッチにより3、６、９、１２秒から選択できます。

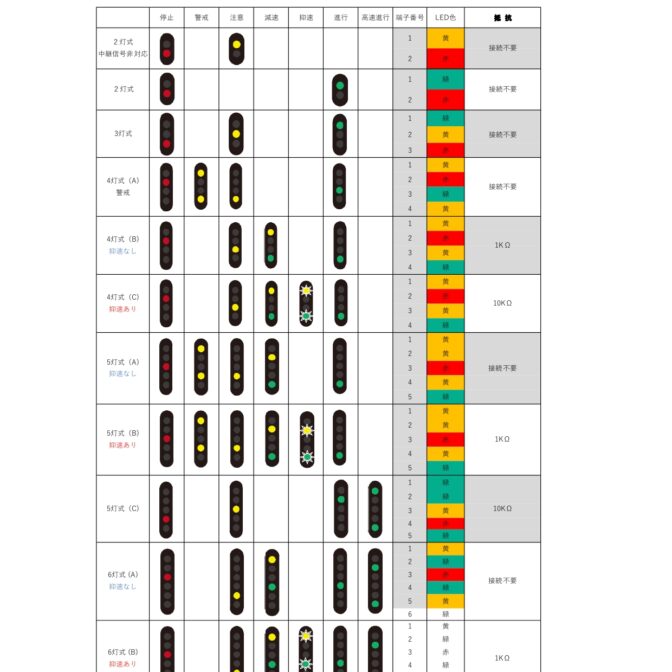

・点灯パターンは2-6灯から選べます。取扱説明書に従って組み立ててください。
・夜景運転でも反応するようにプログラムされています。

【特徴】

プログラム変更によって中継信号連動に対応しました
LEDを選定したことにより明るさの統一のための抵抗値の適正化
XHコネクタ、圧着済コンタクトも同梱により配線の簡略化（収縮チューブ付き）
信号機用センサー（フォトリフレクタ）付き
USB Type-C使用によりモバイルバッテリーでも駆動可能
レールのメンテに頼らない光スイッチ※¹利用によるセンサーの小型化
レールに加工が不要のため、ジオラマへの後付けが容易
２－６灯信号をLED※²結線時にマイコン※³が判断。同一キットで対応
抑速信号(フリッカー信号）対応
先頭車両通過により緑→赤へ、その後各灯数に合わせ緑へ復帰
最後尾が通過してから基板上のスイッチ切り替えにより３,６,９,１２秒に変更可能
センサーの感度は電源投入時に自動調整※⁴
ダミー信号向けにLED電源１か所出力
室内専用

※1
フォトリフレクタ、発光素子と受光素子を同一面に配置、検出物体の反射光によって
物体の存在（有無）・位置を検知します。
※2
静電気によって、マイコンが破壊する場合があります。静電気除去を行ってから取り扱いしてください。
※3
電源投入時に現時点の赤外線量をマイコンが判断します。急な光量の変化には対応が追い付かない場合があります。
（例：夜景にしたくて照明を落とした）その際は電源を再投入してください。
